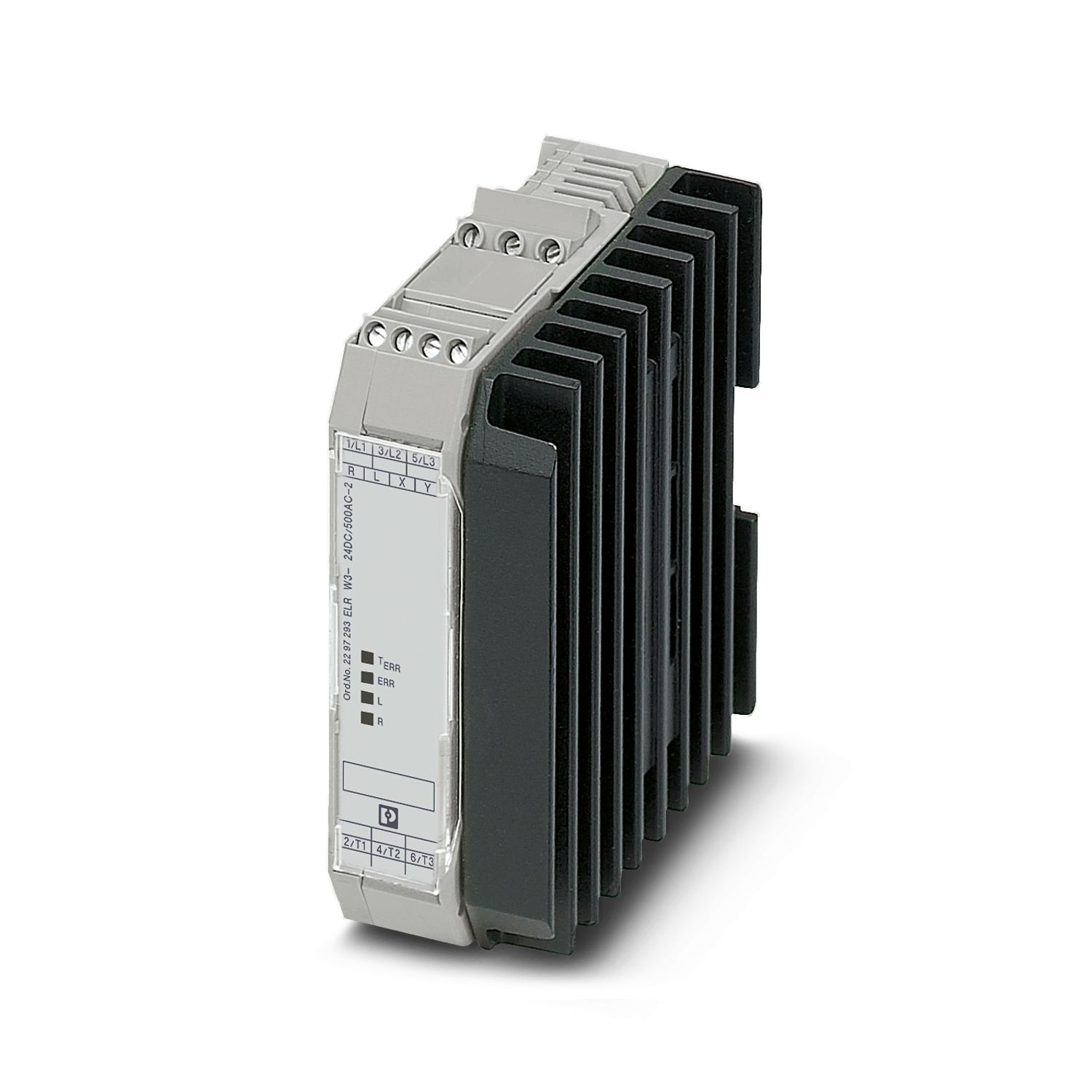

菲尼克斯ELR W3- 24DC/500AC- 2 - 固态换向接触器 2297293，三相固态换向接触器，24VDC输入，2A输出电流，零电压切换，可选配熔断器
| 产品类型 | 固态接触器 |
| 操作模式 | 100%工作因数 |
| 相数 | 3 |
| 切换频率 | 最大 5 Hz |
| 测试电压 (输入/输出) | 5 kVrms (50 Hz, 60 s) |
| 切换频率 | 最大 5 Hz |
| 反向频率 | ≤ 10 Hz |
| 绝缘特性 | |
| 额定绝缘电压 | 500 V |
| 额定过电压 | 6 kV |
| 过电压等级 | III |
| 污染等级 | 2 |
| 控制输入电压与主电路之间的绝缘特性 | 基础隔离 |
| 控制 | |
| 输入名称 | 控制输入右侧/左侧 |
| 额定操作电压UC | 24 V DC |
| 触发电压范围 | 19.2 V DC ... 30 V DC |
| UC的电压范围 | 0.8 ... 1.25 |
| 0.8 ... 1.25 | |
| 额定操作电流IC | 12.7 mA |
| 开关阈值 | 9.6 V (“0”信号) |
| 19.2 V (“1”信号) | |
| 保护电路 | 极性保护; 抑制二极管 |
| 电涌保护 | |
| 错误指示 | 红色LED |
| 状态显示 | LED (黄色) |
| 交流输出 | |
| 额定工作电压Ue | 500 V AC |
| 工作电压范围 | 48 V AC ... 575 V AC |
| AC-51时的额定操作电流 | 2 A |
| AC-53a时的额定操作电流 | 2 A |
| 峰值静态电压 | 1200 V |
| 干线频率 | 40 Hz ... 100 Hz |
| 负载电流范围 | 100 mA ... 2 A (参见衰减曲线) |
| 漏电流 | 6 mA |
| 残压 | < 1.5 V |
| 电涌电流 | 200 A (t = 10 ms) |
| 最大负载值 | 250 A2s |
| 保护电路 | RCV电路 |
| 过电压保护 | > 575 V AC |
| 控制回路 | |
| 连接方式 | 螺钉连接 |
| 剥线长度 | 8 mm |
| 螺纹 | M3 |
| 刚性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 柔性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 可连接导向横截面 AWG | 24 ... 14 |
| 紧固扭矩 | 0.5 Nm ... 0.6 Nm |
| 5 lbf-in. ... 7 lbf-in. | |
| 负载电路 | |
| 连接方式 | 螺钉连接 |
| 剥线长度 | 8 mm |
| 螺纹 | M3 |
| 刚性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 柔性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 可连接导向横截面 AWG | 24 ... 14 |
| 紧固扭矩 | 0.5 Nm ... 0.6 Nm |
| 5 lbf-in. ... 7 lbf-in. | |
| 状态显示 | LED (黄色) |
| 错误指示 | 红色LED |
| 宽度 | 40 mm |
| 高度 | 99 mm |
| 深度 | 114.5 mm |
| 环境条件 | |
| 保护等级 | IP20 |
| 环境温度（运行） | -25 °C ... 70 °C |
| 环境温度（存放/运输） | -25 °C ... 70 °C |
| UKCA | |
| 证书 | UKCA合规 |
| UL认证 | |
| 证书 | NMFT.E323771 |
| UL数据 | |
| SCCR | 5 kA (20 A RK5 (standard fault) fuse) |
